電気は国によって規格が違い、配線も違っています。
日本の住宅配線を見た海外の反応です。
引用元：reddit.com
スポンサードリンク
※ワイヤーナットはより合わせた単線に捩じってはめるキャップ
|
|
|
●投稿主

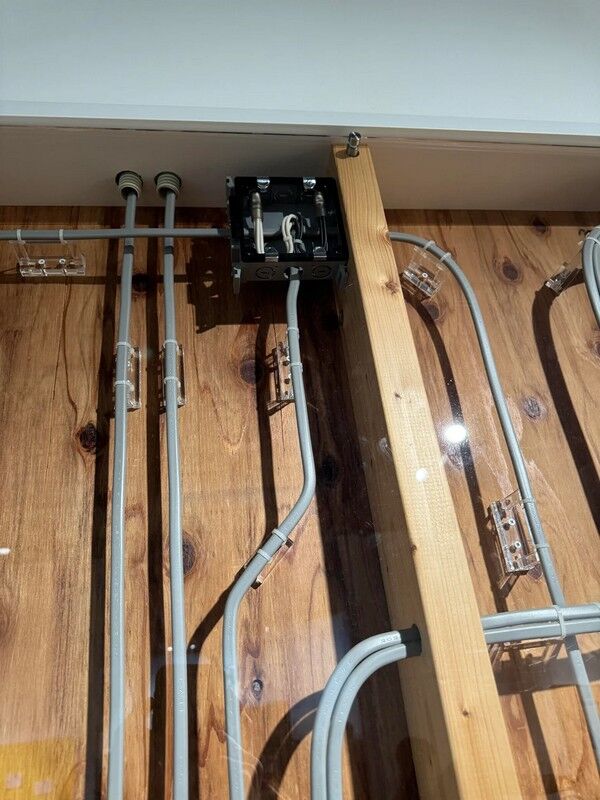

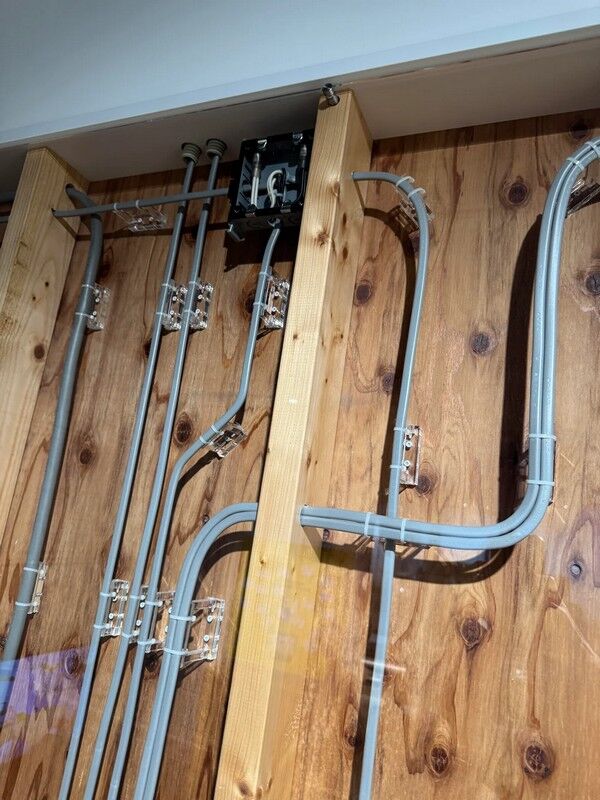

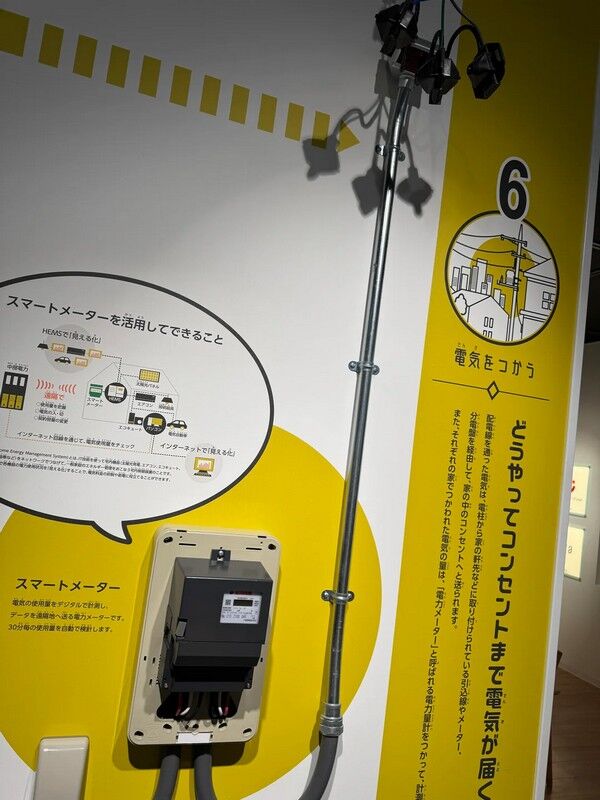

日本の電気配線の写真。
パネル以外は北米のによく似ていた。
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
image credit:reddit.com
●comment
これどこに行けば見られるんだ？
●投稿主

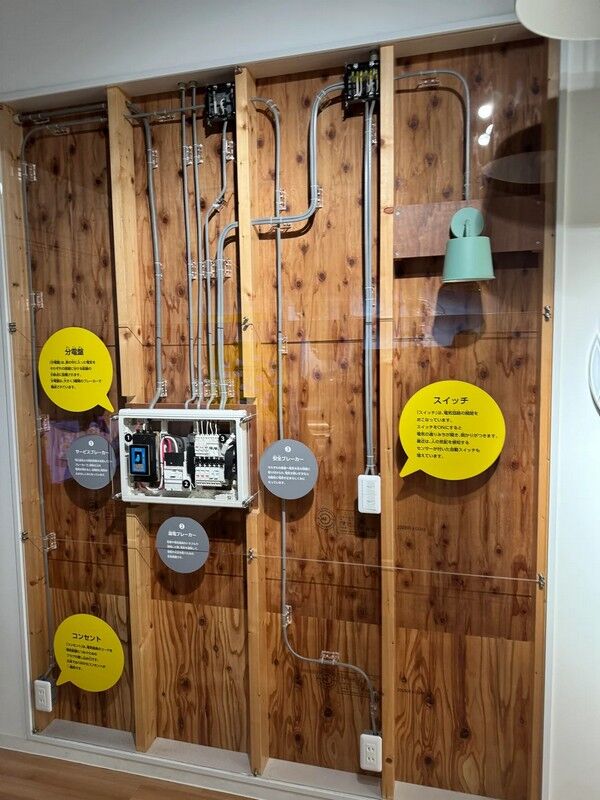

↑名古屋のでんきの科学館（※公式サイト）。
●comment
ワイヤーナットを使ってないんだな。
日本では単線でも住宅内配線では圧着端子が好まれてるみたいだな。
※ワイヤーナットはより合わせた単線に捩じってはめるキャップ
Beginner’s Guide How to Use Electric Wire Nuts
●comment
↑というかワイヤーナットは北米独特なものなんだ。
他の国は圧着端子かWAGO（※端子台／コネクタ）を使ってる。
日本では三相交流はデルタ結線（※wikipedia）が好まれてるっぽい。
アメリカでもそういう方法があることは知られてるけど、日本ではより一般的に使われてるみたいだ。
●comment
↑アジア圏は結線部分をはんだで接着することが多いな。
しっかり繋がるけど修理の時に切り離す必要がある。
●comment
↑アジアでも香港、シンガポール、インドのようにイギリスの植民地だったところは圧着端子と端子台で繋げてるぞ。
あとアジア圏だと普通に線を捩ってテープで保護するのが一般的ではんだやワイヤーナットも使わない。
●comment
オーストラリアも端子台を使ってるな。
●投稿主

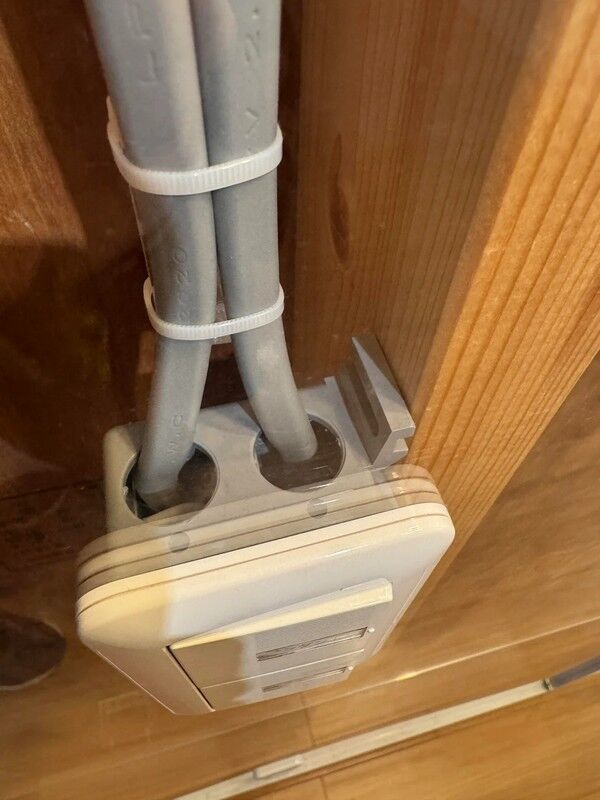

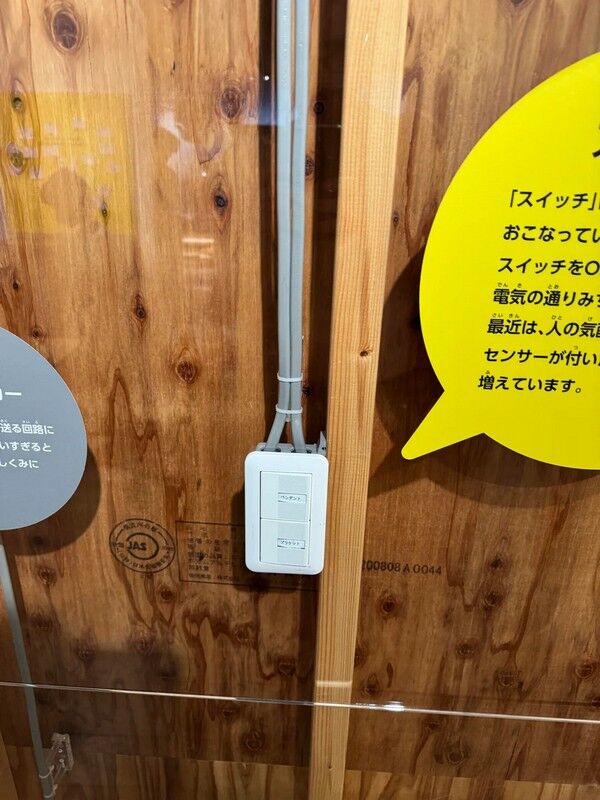

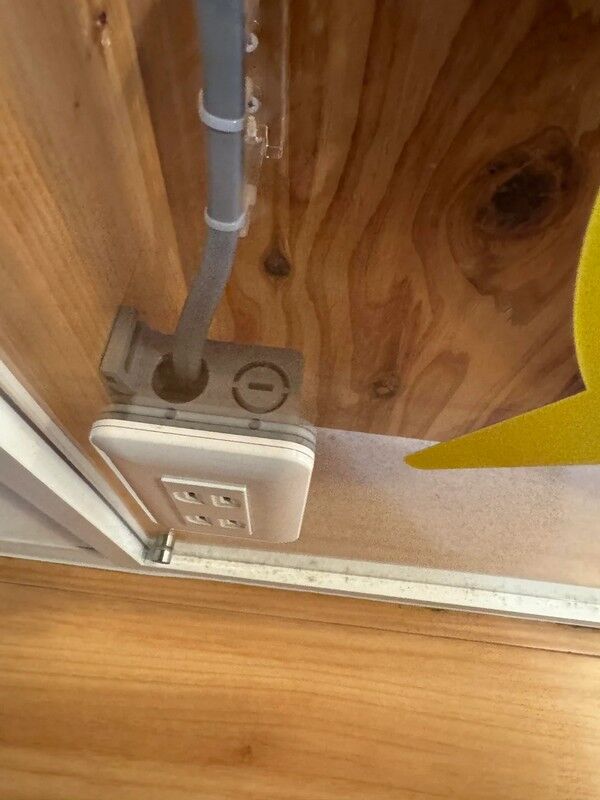

コンセントプラグや照明器具にアース線が接続されてる様子はない。
これは赤・黒・白の電線が入ってくる白いボックスの中でシステム全体が漏電遮断器で保護されてるからだろう。
知らない人のために説明すると日本の家庭内は100Vだけど国の半分は50Hzでもう半分は60Hz。
電線からの引き込み線は200Vのようだ。

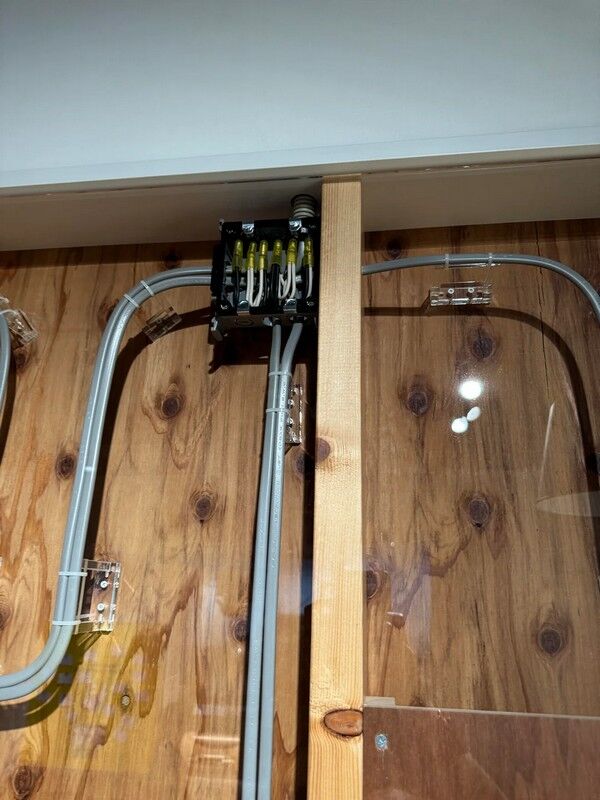

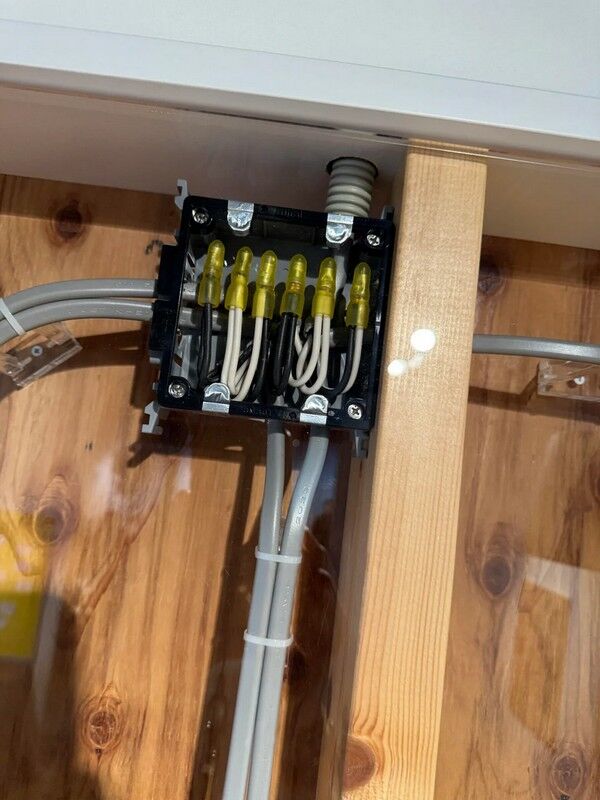

あと接続部分は圧着端子が使われている。
ちなみに自分は日本に住んでるわけではなく旅行できてるだけ。
●comment
アメリカでもこの方法を採用してほしいぞ。
ワイヤーナットやペンチを回す必要がなくなるから作業員の手首の負担が減りそうだ。
●comment
↑アメリカの電気屋にワイヤーナットを使ってるのはおたくらだけですよって言っても気にしないと思うぞ。
端子台はすぐに熱で溶けるし圧着端子は低電圧でしか使えないというのがこっちの常識になってるから。
おかしな話だよな。
別に外国で電線の接続不良による火事が多発してるわけじゃない。
むしろアメリカは電気火災で上位にランクされてるはずだ。
●comment
↑自分はアメリカで電気技師をしていて12ゲージ（※2mm）の電線を最大9本捩じり合わせてでかいワイヤーナットでまとめる技術をマスターしてる。
しかし配電盤を1日中組んでたら手が疲れてしまうから正直端子台の方が良いと思ってる。
同僚はコネクタを切り外してワイヤーナットを使ってるけど、自分は配電盤にコネクタがついてたらそれを使うようにしてる。
●comment
良い配線だ。
●comment
ボックスがプラスチック製なのは承知してるけど電線の入り口にブッシュがついてないのが気になるな。
●投稿主
↑実は上に伸びている電線もどこかに固定されてるわけじゃない。
これはおそらく耐震のためだと思う。
●comment
↑そうか！地震で揺れても断線しないようになのか。
それは納得だな。
こっちだとミシガンなんかは全然地震がないからな。
これはそういう理由があるんだな。
●投稿主
↑カナダも全く地震が起きない。
●comment
ボックスの中に端子台がついてないのか。
ヨーロッパ式だろうか。
●comment
↑南アメリカやカリブ諸国もそうだぞ。
●comment
メインが40A？
この家は電球が1つしかないのか？
素敵な配線だけど40Aは少なすぎるだろ。
●comment
↑日本の住宅では一般的な容量だぞ。
新築の家は60Aが増えてるけど。
●comment
↑熱源はガスが多くて電気自動車の充電ポートがないとかなのかな。
●comment
↑新築の家はオール家電で主電源が60Aかそれ以上のところが多い。
古い家屋は給湯や調理にガスを使ってるところが多い。
エコキュート（ヒートポンプ式の給湯器）に変えてるところもあるけど。
EVの充電ポートはまだあまり普及してないし、あっても電力が低かったりする。
●comment
興味深かった。
●comment
きれいに配線されてるのが良いな。
いつか日本語を勉強して日本で電気技師をやってみたい。
●comment
アースなしでどうやって漏電遮断器が作動するんだ？
●comment
↑漏電遮断器は黒線（非接地側）と白線（接地側）の不均衡で作動する。
つまり黒相からでた電流がそのまま白線に戻ってきてるかどうかを監視してるんだ。
●comment
↑そうだったのか。
ずっと勘違いしてた。
自分が思ってる以上に考えられてるものなんだな。
●comment
機能的には同じだけど日本の方がよりコンパクトだな。
アメリカの標準的なパネルの1/3くらいの広さなんじゃないか。
●comment
クールだな！
カナダに戻って電気技師になる前に日本に住んでたことがある。
ワイヤーナットは使ってないんだ？
あとアース線も見当たらないな。
●comment
↑配電盤に漏電遮断器がついてるからアース線は必要ないんだと思う。
●comment
ドイツの配線も見てみたいな。
というか世界各国の配線を見てみたい。
●comment
↑底辺の配線を見たいならイングランドにある我が家に来ると良いぞ。
●comment
あの分電盤の中に入ってる機器をいくつか持ってる。
あと日本には200Vのコンセントもある。
これは電子レンジとかエアコン用だったと思う。
古い家はアース線がついてないけど新築はついてることが多いよ。
ちなみに日本にはアース線をねじ止めできるようになってるコンセントプレートもある。
●投稿主
↑自分のノートパソコンのアダプターはアース端子付きで日本のホテルのコンセントは全部二極式だから変換アダプタを買わなきゃいけなかった。
そう、U字端子のアース線がついた奴だ。
●comment
家の構造に電線を固定しないのは何か理由があるんだろうか？
●投稿主
↑地震対策なんじゃないだろうか？
詳しくは知らないけど。
●comment
↑これか。
地震で電線が切れてしまうからだろうな。
●comment
配線用ステップルは普通に使われてるぞ。
多分これは展示用だから見やすくするためにこうしてるんだと思う。
一口に配線と言っても国によって大きく変わってくるようです。
地震が多い日本ならではの特徴もありそうです。
